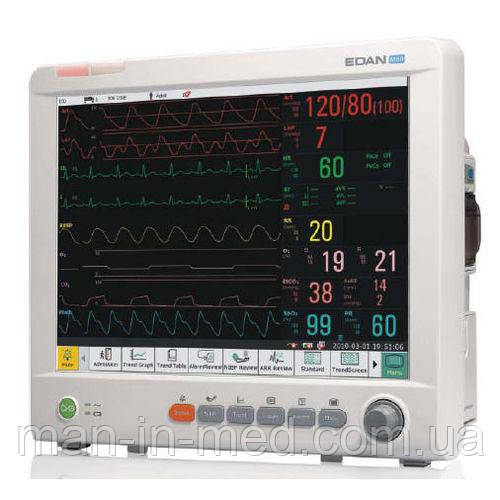

Монітор пацієнта IM80 з додатковим набором опцій для педіатрії.

Монітори призначені для реєстрації, зберігання і перегляду ряду фізіологічних параметрів, а також подачі сигналів тривоги при виході їх за межі допустимого діапазону у дорослих, дітей та немовлят. Монітори призначені для використання в медичних установах лікарями, які пройшли необхідне навчання.

Монітор iM80 контролює такі параметри, як: ЕКГ в 5 відведеннях, дихання, функціональне насичення артеріальної крові киснем, не інвазивне артеріальний тиск, температура.

У моніторі передбачені сигнали тривоги двох типів: сигнали тривоги з фізіологічним параметрам і технічні сигнали тривоги.

Монітор забезпечує 120-годинні запису даних трендів всіх параметрів, збереження 1200 результатів вимірювання НІАД, 200 подій сигналів тривог, 200 подій аритмії і 50 наборів результатів аналізу в 12 відведеннях.

Монітор має функцію розрахунку лікарських препаратів, гемодинамічний розрахунок, оксигенації, розрахунок вентиляції та розрахунок функції нирок, а також підтримує функцію запису.

Монітор може працювати автономно на внутрішньому акумуляторі, що забезпечує безперервне функціонування навіть коли подача електроенергії переривається. Батарея, що перезаряджається кожен раз, коли монітор приєднується до джерела змінного струму.

Характеристики

Екран дисплея: 15 дюймів, кольоровий, TFT, сенсорний, дозвіл 1024×768
Наявність інтерфейсів: RJ45, USB, VGA, RS232
Джерело живлення: 100-240 В, 50/60 Гц
Акумулятор: 5000 маг, не менше 6 годин автономної роботи
Розмір монітора: 370х320х175мм
Вага: не більше 7кг

ЕКГ

Монітор має ЕКГ по 5 відведенням: I, II, III, aVR, aVL, aVF, V
Чутливість: 1,25 мм/мВ (×0,125), 2,5 мм/мВ (×0,25), 5 мм/мВ (×0,5),10 мм/мВ (×1), 20 мм/мВ (×2), 40 мм/мВ (×4), автоматичне посилення
Розгортка: 6,25 мм/с, 12,5 мм/с, 25 мм/с, 50 мм/с
Точність аналогово-цифрового перетворення: 24 біт
Захист від електрохірургічних пристроїв: режим різання 300Вт, режим коагуляції 100Вт, час відновлення ≤ 10с
Монітор має функцію виявлення аритмії та аналіз сегмента ST які призначені для дорослих пацієнтів і дітей.
Монітор аналізує сегмент ST з урахуванням нормальних серцевих скорочень і нав'язаних передсердних скорочень, а потім розраховує підйом і депресію сегмента ST. Ці дані виводяться на екран монітора у вигляді числових значень і шаблонів сегментів ST.
Алгоритм аритмії використовується для моніторингу ЕКГ дорослих і дітей в лікувальних установах і виявляє зміни частоти серцевих скорочень і шлуночкового ритму, а також зберігає події аритмії і генерує попередження. Алгоритм аритмії застосуємо для моніторингу пацієнтів з электрокардиостимулятором і без нього. За допомогою алгоритму аритмії кваліфікований персонал може оцінювати стан пацієнта і призначати терапію. Крім виявлення зміни ЕКГ алгоритм аритмії дозволяє також здійснювати моніторинг пацієнтів та подавати відповідні тривоги за аритмії.

Моніторинг дихання

Монітор вимірює дихання на основі імпедансу грудної клітки між двома електродами ЕКГ. Крива дихання на екрані формується в результаті зміни імпедансу між цими двома електродами внаслідок руху грудної клітки.

Тип розрахунку: автоматичний/ручний
Діапазон вимірювання: дорослі 0-120 вдих/хв, новонароджені діти 0-150 вдих/хв
Точність: дорослі 6-120 вдих/хв: ±2 вдих/хв, новонароджені діти 6-150 вдих/хв: ±2 вдих/хв
Вибір посилення: х0,25, х0,5, х1, х2, х3, х4, х5
Розгортка 6,25 мм/с, 12,5 мм/с, 25 мм/с, 50 мм/с

Моніторинг SpO2

SpO2 використовується для вимірювання насичення артеріальної крові киснем у відсотках оксигемоглобіну в артеріальній крові.

Діапазон вимірювання: 0-100 %
Точність: дорослі/діти ±2 %, новонароджені ±3 %

Моніторинг частоти пульсу

Частота пульсу - це кількість пульсацій артеріальної крові, обумовлених механічною активність серцевого м'яза.

Діапазон вимірювання: дорослі: 15-300 уд/хв, дитина/новонароджений: 15-350 уд/хв
Точність: ±1 % або ±1 уд/хв, більше з значень
Чутливість: ≥300 мкВРР

Моніторинг не інвазивного артеріального тиску

В даному моніторі для вимірювання НІАД використовується осцилометричний метод який застосовується до дорослим, дітям і новонародженим.

Монітор має стандартні методи вимірювання НІАД: ручний, авто, безперервний
Діапазон вимірювання (систолічного, діастолічного, середнього артеріального тиску)
Дорослі: СІС: 40–270мм рт. ст., ДІА: 10–215мм рт. ст.,СРД: 20–235мм рт. ст.
Діти: СІС: 40-230 мм рт. ст., ДІА: 10-180 мм рт. ст.,СРД: 20-195 мм рт. ст.
Новонароджених СІС: 40-135 мм рт. ст., ДІА: 10-100 мм рт. ст., СРД: 20-110 мм рт. ст.
Діапазон вимірювання тиску манжети: 0-300 мм рт. ст.
Максимальна середня похибка: ±5 мм рт. ст.

Моніторинг температури

Температура тела измеряется термисторным датчиком который накладывается на кожу.
Методика измерения: тепловое сопротивление
Диапазон измерения: от 0 до 50°C
Точность: ±0,3°C

Характеристики встроенного термопринтера

Ширина записи на термобумагу 48мм
Скорость печати кривых: 12,5 мм/с, 25 мм/с или 50 мм/с
Поддерживает термобумагу: лента диаграммная 50х20 (12), белая

Аксессуары к монитору пациента

ЭКГ кабель на 5 отведений
Датчик температуры, для взрослых пациентов
Датчик температуры, для педиатрии и неонатологии
Многоразовый датчик для измерения насыщения артериальной крови кислородом для взрослых пациентов
Многоразовый датчик для измерения насыщения артериальной крови кислородом для педиатрии.
Многоразовый датчик для измерения насыщения артериальной крови кислородом для неонатологии.
Манжета для измерения не инвазивного артериального давления, для взрослых, 27–35 см, многоразовая
Манжета для измерения не инвазивного артериального давления, для педиатрии, 16-21,5см, многоразовая
Манжета для вимірювання інвазивного артеріального тиску, для неонатології, 10-15см, багаторазова
Одноразові електроди ЕКГ, 10шт/упаковка, для дорослих пацієнтів
Одноразові електроди ЕКГ, 50шт/упаковка, для дітей і новонароджених
